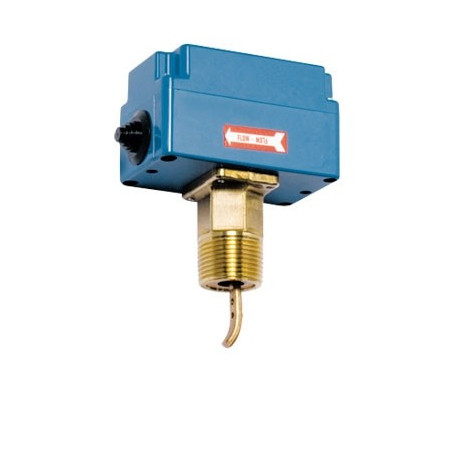

F61TB-9200 Johnson Controls interruptor de fluxo para líquido

F61TB-9200 Johnson Controls interruptor de fluxo para líquido

• Conexão F61 TB tamanho 1 ".
• Adequado para o meio água, entileno e glicol.
• Interruptor de fluxo de uso geral.
• Adequado para sinalizar um fluxo de líquido em um tubo.
• temperatura ambiente. -40 ° C - + 55 ° C
• temp líquido + 120 ° C.
• pressão 10 bar.
• Bucim de entrada de cabo PG 11
• Capacidade de comutação 15 (8) A 250 V ~.

Interruptor mecânico de fluxo de líquido da Johnson Controls

Os interruptores de fluxo de líquido F61 podem ser usados ​​em linhas de líquido que transportam água,

água do mar, água da piscina, etileno glicol ou outros líquidos não

prejudicial aos materiais especificados.

Os interruptores têm contatos SPDT e podem ser conectados para energizar um

dispositivo e desenergize outro quando o fluxo de líquido exceder

ou cai abaixo da taxa de fluxo definida. Modelos de inserção de tubo e corpo em T

tipos para aplicações de baixo fluxo estão disponíveis.

As versões IP43 podem ser usadas para temperaturas de líquidos acima do ponto de orvalho

Aplicações típicas são para desligar o compressor no resfriador de líquido

sistemas, para provar o fluxo em aquecedores elétricos de imersão e para dar

um sinal ou alarme quando a bomba no sistema de refrigeração do condensador desliga.

Tipos de inserção de tubo

Para permitir que a chave detecte alterações no fluxo do líquido, a pá não deve tocar o tubo ou qualquer outro obstáculo no tubo.

Os tipos de inserção de tubo são montados no topo da linha de líquido.

Um ângulo de 120° é permitido conforme indicado na Fig. 1.

Para manter o interruptor de fluxo próximo ao tubo e fornecer um comprimento de pá adequado no fluxo

fluxo, é aconselhável o uso de um T redutor para tamanhos de tubo maiores.

A seta na tampa deve apontar na direção do fluxo.

Para evitar turbulência, é aconselhável montar o controlador a uma distância

de no mínimo 10xD (de cada lado) longe de cotovelos, válvulas e outros apêndices.

Os tipos de inserção de tubo podem ser montados em um tubo vertical, desde que o fluxo seja ascendente.

Esta posição de montagem afeta o ajuste do controlador.

A pá de 6” pode ser aparada conforme indicado na página 6.

Para maior rigidez, é aconselhável montar as pás menores atrás da maior

Os interruptores são ajustados de fábrica para a configuração de fluxo mínimo.

Na aplicação, a configuração pode ser ajustada pelo parafuso de alcance sob a tampa conforme

indicado na fig. 3. Para vazões maiores, gire o parafuso de ajuste no sentido horário.
